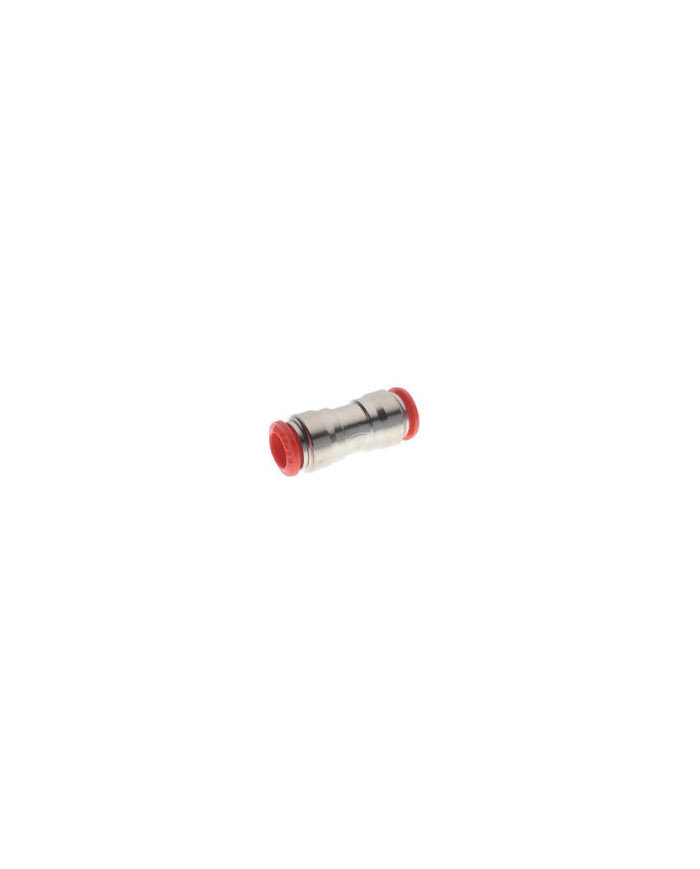

Raccordo Diritto Intermedio

Misure Disponibili:4 - 5 - 4/6 - 6 - 6/8 - 8 - 8/10 - 10 - 10/12 - 12 - 14 - 16MMComponenti e materiali1 Corpo in ottone nichelato2 Spintore sgancio tubo in resina acetalica3 Capsula in ottone nichelato4 Pinza d'aggraffaggio in acciaio inox aisi 3015 Anello di sicurezza in Tecnopolimero6 Guarnizione a labbro in NBR7 Guarnizione filetto in NBRTubi di collegamento: Tubi in materiale plastico: PA6 - PA11 - PA 12 - Polietilene - *Poliuretano - PTFE - FEP - ecc. *Per tubi in Poliuretano é consigliata una durezza di 98 shoreTemperatura: Temperatura Minima -20 °C, Temperatura Massima +80 °CFilettatura: Gas conica "short", Gas conica conforme ISO 7.1 - BS 21 - DIN 2999, Gas cilindrica conforme ISO 228 Classe A Metrica conforme ISO R/262Pressioni: Pressione minima: -0.99 bar (-0.099 Mpa), Pressione massima: 15 bar (1.5 Mpa)Fluidi Compatibili: Aria compressa, VuotoMisure: Tubo: da 3 a 14Filetto: da M3 a 1/2 La pinza in acciaio inox garantisce il perfetto aggraffaggio di tubi di qualsiasi materiale senza danneggiarne la superficie. Il collegamento tra tubo e raccordo assicura una tenuta totale anche in condizioni di urti e vibrazioni. La particolare geometria della guarnizione permette inoltre l'utilizzo dei raccordi anche con il vuoto.Tutte le filettature di questa serie (anche la misura da M3) sono state dotate di elementi di tenuta che permettono l’immediato utilizzo dei raccordi riducendo notevolmente i tempi di installazione.Tutti i raccordi diritti, con filettature coniche o cilindriche, possono essere montati anche con chiave esagonale ed è possibile utilizzarli anche in spazi molto ridotti.
